日本語StataグラフをWordやTeXからPDFに入れ込む方法を紹介します。
WordからStataWord.pdf、TeXからstata_eps.pdfのようなPDFを作成できます。
Excelなどを用いて、Stataグラフ内に注や数式を足すこともできます。

目次:ページ内リンク
Clipboardの日本語フォント指定
日本語グラフ保存と拡張メタファイル経由のEPS
関連ページ
Stataのコマンド、データ、グラフを日本語表示する方法:Stataのグラフを日本語表示する方法の紹介です。
Excelグラフに数式を入れ、Wordに貼り付けてPDFを作る方法:TeX等を使わず、数式入りExcelグラフをWordに貼り付け、PDFにする方法の紹介します。
WindowsでのTeX用仮想EPSプリンタの作成方法:TeX挿入用のEPSをWindows上で作成する方法の紹介です。
ExcelグラフをきれいにTeXからPDFへ入れ込む方法vector_eps.pdfのようなExcelグラフ入りPDFをTeXから作成する方法の紹介します。
画像や写真をTeXからPDFへ入れ込む方法picture_eps.pdfのようなExcelグラフ入りPDFをTeXから作成する方法の紹介します。
Web倉庫へ戻る サイトマップ(分野別) 更新情報 keijisaito.infoのサイトマップ

(前)Stataのコマンド、データ、グラフを日本語表示する方法に従って日本語表示のStataグラフを作成しておきます。

日本語の入ったStataグラフ


Clipboardの日本語フォント指定

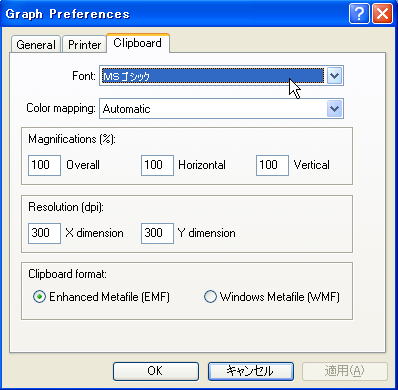

拡張メタファイルを経由したときに文字化けしないように、[Clipboard]の[Font]も日本語フォントに変更しておきます。

StataグラフのClipboardを日本語指定

Stataの初期設定の背景は水色です。白に変えた方が見栄えが良い場合は以下の手順で変更しておきます。

グラフ背景を白に変更する

Stataのデフォルトではグラフ周囲が水色になっています。周囲が白の方が良いという場合は、背景色を変えておきます。

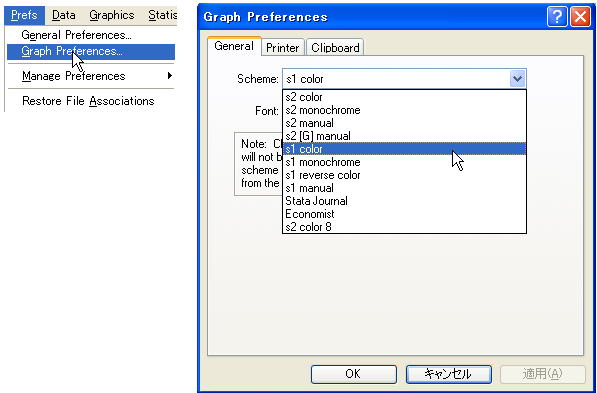

[Prefs]から[Graph Preferences]を選び[General]タブの[Scheme]をデフォルトの[s2 color]から[s1 color]に変更してください

Stataグラフの背景色を白にしておく。

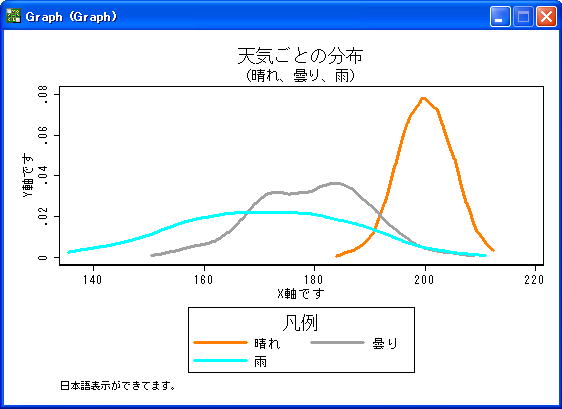

背景が白のStata日本語グラフ

日本語グラフ保存と拡張メタファイル経由のEPS

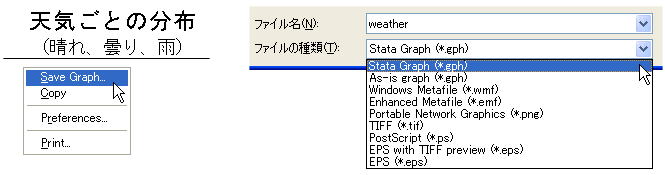

Stataで日本語グラフを作った後は、グラフを右クリックして[Save Graph]を選択することで種々の形式で保存することができます。Stataグラフ[gph]の拡張子を選ぶと日本語グラフをそのまま保存することができます。再度日本語設定をしたStataで開くと文字化けせずに開くことができ、印刷ができます。画像化して再調整をしたい場合はPNGが扱いやすいだろうと思います。

Stataグラフをgphで保存する。

TeXから取り込んで、PDFにグラフを挿入したい場合はepsが最もきれいに出力できます。しかしグラフが日本語表示できている場合でも、Stataの[Save]でEPS保存すると文字化けを起こすようです。このため、いったん拡張メタファイルを経由してepsにする方法を、以下の3つの場合に分けて紹介します。

ケースA: Stataグラフに表示されたままWordに貼り付ける場合

ケースB: Stataグラフに注や数式を加えてからWordに貼り付ける場合:WordでStataWord.doc、PDF化してStataWord.pdf

ケースC: 日本語StataグラフをTeXからPDFに入れ込む場合:PDF化してstata_eps.pdfをTeXでの作成

ケースA:Stataグラフに表示されたままWordに貼り付ける場合

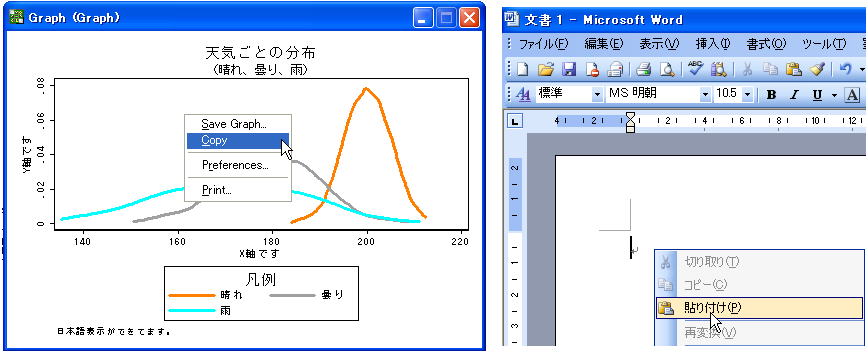

日本語Stataグラフを表示されたままWordに貼り付けるのは簡単です。[Clipboard]で日本語フォントを指定していれば、[Copy]して貼り付けるだけです。

直接Wordに貼り付ける場合はClipboardを日本語指定しておくとマウスだけの作業となる。

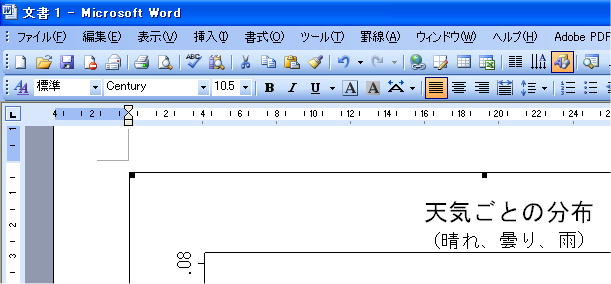

Wordに貼り付けたStataグラフ

貼り付けたStataグラフの前後に必要な文章を書き込んでください。Acrobat等でPDF化することもできます。


ケースB:Stataグラフに注や数式を加えてからWordに貼り付ける場合

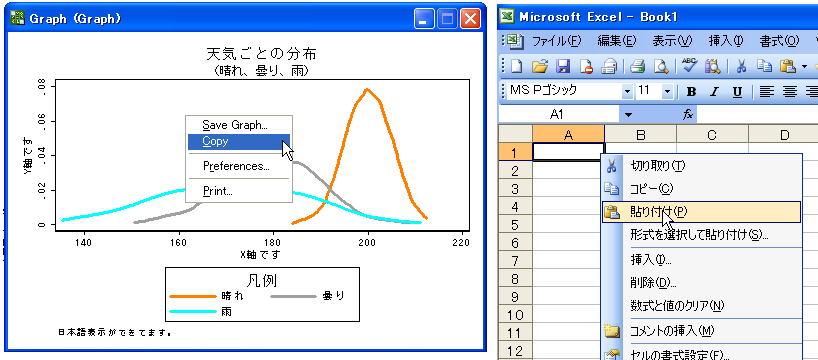

Stataグラフをコピーして、いったんExcelに貼り付けます。

StataグラフをいったんExcelに貼り付ける

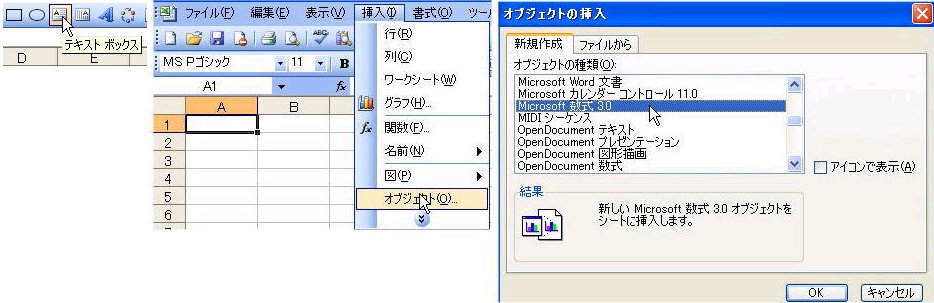

Excelに日本語Stataグラフが挿入された後は、文字を挿入したい場合はテキストボックスを、数式を挿入したい場合はMicrosoft数式を選択してください。

数式を入れたい場合は、[挿入]⇒[オブジェクト]⇒[マイクロソフト数式]

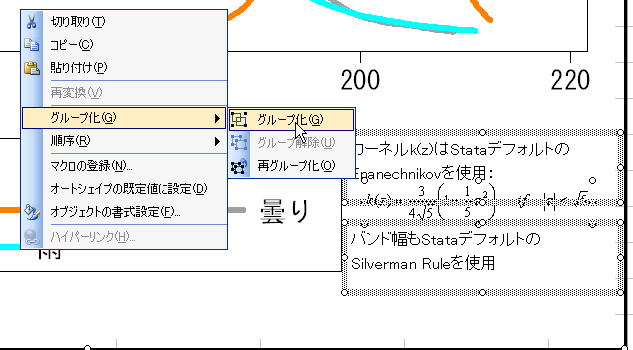

Excelグラフに数式を入れ、Wordに貼り付けてPDFを作る方法のグループ化を参考に関連するオブジェクトを[Ctrl]を押しながら選択しグループ化してください。

前後関係を調整してから、グループ化する

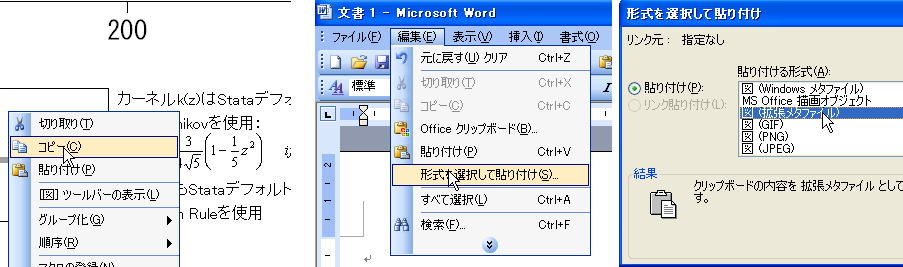

その統合されたコピーして[形式を選択して貼り付け]⇒[拡張メタファイル]で貼り付けます。

拡張メタファイルにてWordに貼り付ける

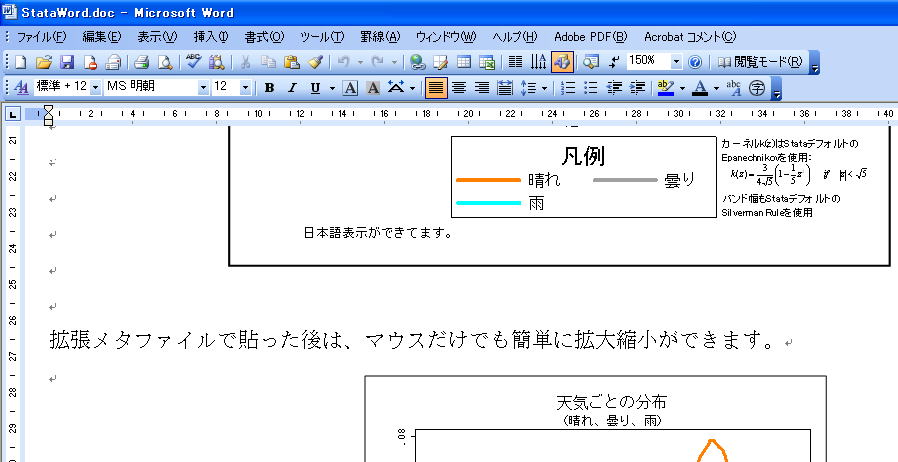

貼り付けたStataグラフの前後に必要な文章を書き込んでください。

StataグラフをWordに貼り付けてから、前後に文章を入れる

Acrobat等でPDF化することもできます。
例として作成したWordファイルがStataWord.doc、AcrobatでPDF化したものがStataWord.pdfです。


ケースC:日本語StataグラフをTeXからPDFに入れ込む場合

ケースAとケースBではWordに入れ込む方法を紹介しましたが、ベクトル形式のEPSとしてTeX経由でPDFへ入れ込むことができます。日本語StataグラフをExcelに貼り付ける段階まではケースBと同じです。ケースBと同様にExcelで数式や注を追加することができます。

WindowsでのTeX用仮想EPSプリンタの作成方法に従い仮想EPSプリンタを作成してください。続いてExcelグラフをきれいにTeXからPDFへ入れ込む方法の手順で、EPSを作成、枠調整、dvipdfm(x)から取り込んでPDF化をしてください。

GSViewで日本語が抜けている場合

枠調整のGSViewで開いた際に文字化けではなく、日本語文字が抜けている場合はGhostscriptを再インストールしてください。インストール画面で[Use Windows TrueType fonts for Chinese, Japanese and Korean] にチェックを入れてください。

Ghost scriptのインストール

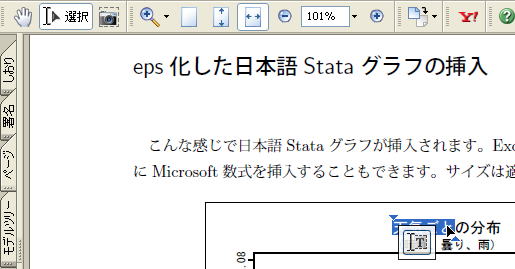

作成されたstata_eps.pdfのグラフ部はベクトル形式ですので、どれだけ拡大しても滑らかでAdobe Readerで文字選択も可能です。

TeXからStataグラフをPDFへ入れ込む
