WindowsとMicrosoft Excelを用いて、Excelのグラフを挿入してTeXからPDFを作る方法を紹介します。
画質の劣化がないベクトル形式のグラフをPDFに挿入できます。
Excelグラフ(+図)を入れ込んでvector_eps.pdfのようなPDFができます。

関連ページ
WindowsでのTeX用仮想EPSプリンタの作成方法:TeX挿入用のEPSをWindows上で作成する方法の紹介です。
Excel表をきれいにTeXからPDFへ入れ込む方法ve_exta_eps.pdfのようなExcel表入りPDFの作成方法の紹介です。
PowerPoint図をきれいにTeXからPDFへ入れ込む方法ve_pp_eps.pdfのようなPowerPoint図を入れ込んだPDFの作成方法の紹介です
画像や写真をTeXからPDFへ入れ込む方法picture_eps.pdfのような写真入りPDFの作成法の紹介です。
Excelグラフに数式を入れ、Wordに貼り付けてPDFを作る方法:TeX等を使わず、数式入りExcelグラフをWordに貼り付け、PDFにする方法の紹介します。
日本語StataグラフをWordやTeXからPDFへ入れ込む方法:日本語StataグラフをWordやTeXからPDFに入れ込む方法を紹介します。

まずTeXをインストールします。次にWindowsでのTeX用仮想EPSプリンタの作成方法を参考に、EPSファイルを作るための仮想EPSプリンタを作成しておきます。


ExcelグラフのEPS化

1. MicrosoftのExcel(エクセル)でグラフを作成します。この例ではndist.xlsを使います。

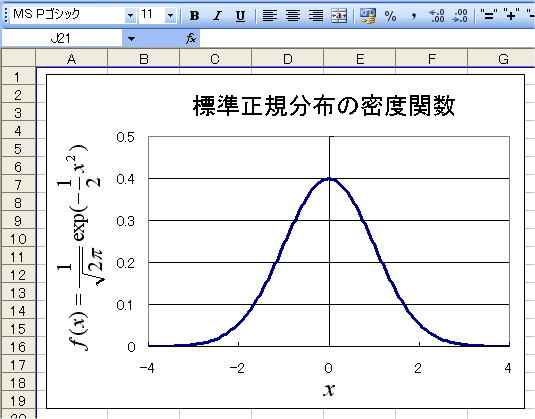

Excelグラフの例

2. 印刷をクリックして、WindowsでのTeX用仮想EPSプリンタの作成方法で作成した[For EPS]を選択した後『プロパティ』をクリックします。

3. レイアウトのタブの中にある[詳細設定]をクリックして、[PostScriptオプション]から[EPS(Encapsulated PostScipt)]を選びOKを押します。

仮想EPSプリンタのEPS指定

4. [印刷]の設定画面に戻ると、[ファイルへの出力]にチェックを入れて『OK』をクリックします

5. 出力ファイル名を尋ねてきますので、例えば『example.eps』と記入して『OK』をクリックします。

[ファイルへ出力]にチェックを入れて印刷する。

6. [マイ ドキュメント]の中にexample.epsというファイルができていれば、EPSの作成は完了です。

プログラムからExcelを起動していた場合は、マイドキュメント内にEPSが作成される。


EPSの枠調整 [Excel表やPowerPoint図とほぼ共通]

1. 作成されたEPSファイルは、GSview(http://www.klavis.info/gsinst.html)にて開くと、以下のような絵が出ます。

EPS内に大きな余白が存在

2. GSviewの十字カーソルを枠にしたい左下と右上の位置に合わせて、ウィンドウの下部に出る座標を読みます。

GSViewを使って、左下と右上の座標を確認する。

3. GSviewを開いたまま、同じEPSをメモ帳やエディターで開きます。

読み込んでいるEPSをメモ帳等で開く。

4. 6行目あたりにBounding Boxという項目があるので、そこを先ほど覚えた左下座標、右上座標に書き換えます。メモ帳を上書き保存します。

[Bounding Box]の座標を、GSviewで覚えたものに書き換える。

5. [Options]の[Show Boundig Box]にチェックが入っていれば、選択した範囲が破線で囲まれています。メモ帳で上書き保存をした後にGSViewを操作した段階で枠表示が変わります。この破線が抽出したい範囲に合っていれば、EPSの枠調整は終了ですのでメモ帳を閉じます。

GSviewを開いて、取り込みたい範囲と枠が合っているかを確認する。


TeXでの画像指定とdviとPDFの作成 [Excel表やPowerPoint図とほぼ共通]

1. 枠を調整したEPSをTeXファイルと同じフォルダに移動させます。

2. 以下のようにEPSを指定するTeXソースを書き、graphicxパッケージなどを使用してコンパイルします。

\documentclass[a4j,12pt]{jarticle}
\usepackage{graphicx}
%画像挿入用のパッケージです。TeXをインストールすると付属しているはずです。
\begin{document}
\section{EPSの挿入}
以下のようにEPSを挿入します。

\begin{figure}[htbp]
%画像の表示位置の優先順位 [h:挿入場所, t:ページの上端、b:ページの下端、p:独立ページ]
\centering
%EPSを中央寄せ
\includegraphics[width=8cm]{example.eps}
%widthで幅だけを指定すると、縦横比を維持して画像のサイズを拡大縮小します。
\end{figure}

example.epsの代わりに挿入したいファイル名を入れます。

\end{document}

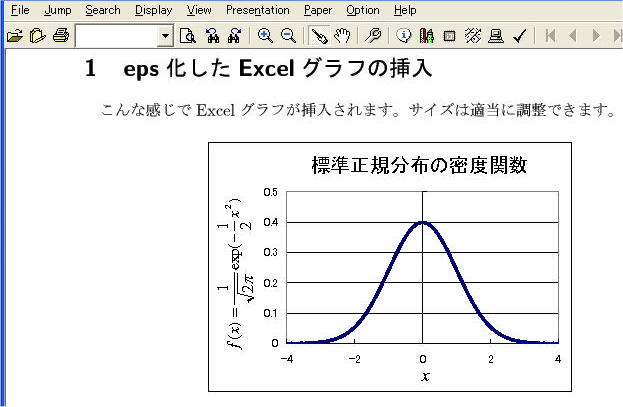

3. うまくコンパイルされるとvector_eps.dviができ、dvioutにおいて以下のような表示になります。

Excelグラフを取り込んだdvi

dvioutのカラー表示

dvioutでカラー表示されない場合は、[Option] [Setup Parameters]をクリックして[Graphic]のタブから設定できます。GIF:BMP(full color)を選択し、[Save]してからOKを押してください。

  • dvioutでの表示がモノクロでも、できあがるPDFには影響がないはずです。

カラー表示できていない場合は、dvioutのGraphicから設定

4 dvioutでうまく表示できれば、dvipdfmでPDF化してください。上の材料を利用すればvector_eps.pdfができるはずです。

dvipdfmを使ったdviからのPDF作成

dviからPDFの作り方が分からない場合は、以下の手順に従ってください。

  1. PDFにしたいdviを選び、マウスで右クリックします。
  2. メニュー内の[プログラムから開く]を選択します。(一度dviの拡張子に対して、dvipdfmを選んでいれば画像のように候補表示されます。)
  3. 初めて選択する場合は、[参照][その他]などを押して、任意のプログラムを選べるようにします。
  4. \local\bin以下にdvipdfm.exeというプログラムがあるはずです。このプログラムを指定してdviを開きます。
  5. 一瞬黒い画面が出て、元のdviと同じフォルダにPDFができているはずです。
  • 同じ手順でdvipdfmの拡張版のdvipdfmxを指定しても、PDFの作成ができます。

dvipdfmによるPDF化

他の方法として、dvioutからもdvipdfmxでPDFに変換することができます。

  1. Viewから[Change Tool Buttons]をクリックしてください。ツールバーの中に黄色いスマイルマークが画面に表示されます。(dvioutを再起動する必要があるかもしれません。)
  2. 黄色いスマイルマークをクリックすると、dvipdfmxでのPDF作成を尋ねてくるので、OKをクリックしてPDF化します。
  • Print RangeをAllにすると全てのページのPDFしますが、ページを抽出してPDFを作成することができます。
  • [View PDF]にチェックを入れておくと、PDFを作成した後にAdobe Reader等で開きます。

dvioutからpdfmxへの変換

黄色いスマイルマークからのPDF化

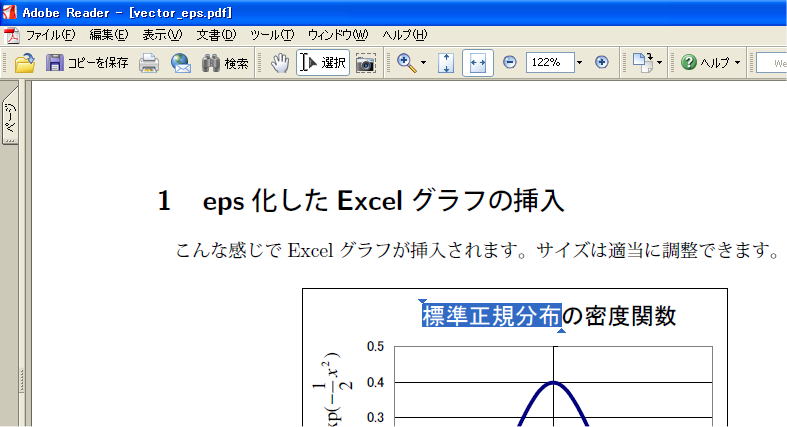

5. 作成されたPDFの中のExcelグラフはベクトル形式なので、どれだけ拡大してもなめらかです。またテキスト部はコピー&ペーストも可能です。

Excelグラフを取り込んでTeXから作成されたPDF
